 立式环形导轨，是一种根据其安装方式命名的环形导轨，其垂直放置，适合左右层进出又需要循环运行的生产装配线。以下是对立式安装环形导轨的详细介绍：

一、特点

节省空间：立式环形导轨占用空间小，较其他安装方式的环形导轨节省一半以上空间。

运行平稳：立式环形导轨直线输送或上下输送，运行平稳，精度高。

负载灵活：立式环形导轨可根据负载大小选择不同类型的导轨和传动方式，满足各种负载需求。

类型多样：立式环形导轨种类较多，可按形状、传动方式、导轨数量等进行分类,适用于不同的应用场景。

二、分类

1.按形状分类：

立式椭圆环形导轨：椭圆形状的设计使其更适合直线型循环输送系统，能够在节省空间的同时降低制造成本。这种导轨常用于需要连续、平稳输送的场合，如自动化装配线。

立式矩形环形导轨：矩形设计提供了更大的刚性和稳定性，适用于需要承受较大侧向力的应用。在需要精确定位和稳定输送的场合，如精密机械加工线，矩形环形导轨表现出色。

立式圆形环形导轨：圆形设计使其具有均匀的承载能力和平稳的运动特性，适用于各种循环输送系统。在需要连续、高速运转的场合，如电子产品生产线，圆形环形导轨是理想的选择。

2.按传动方式分类：

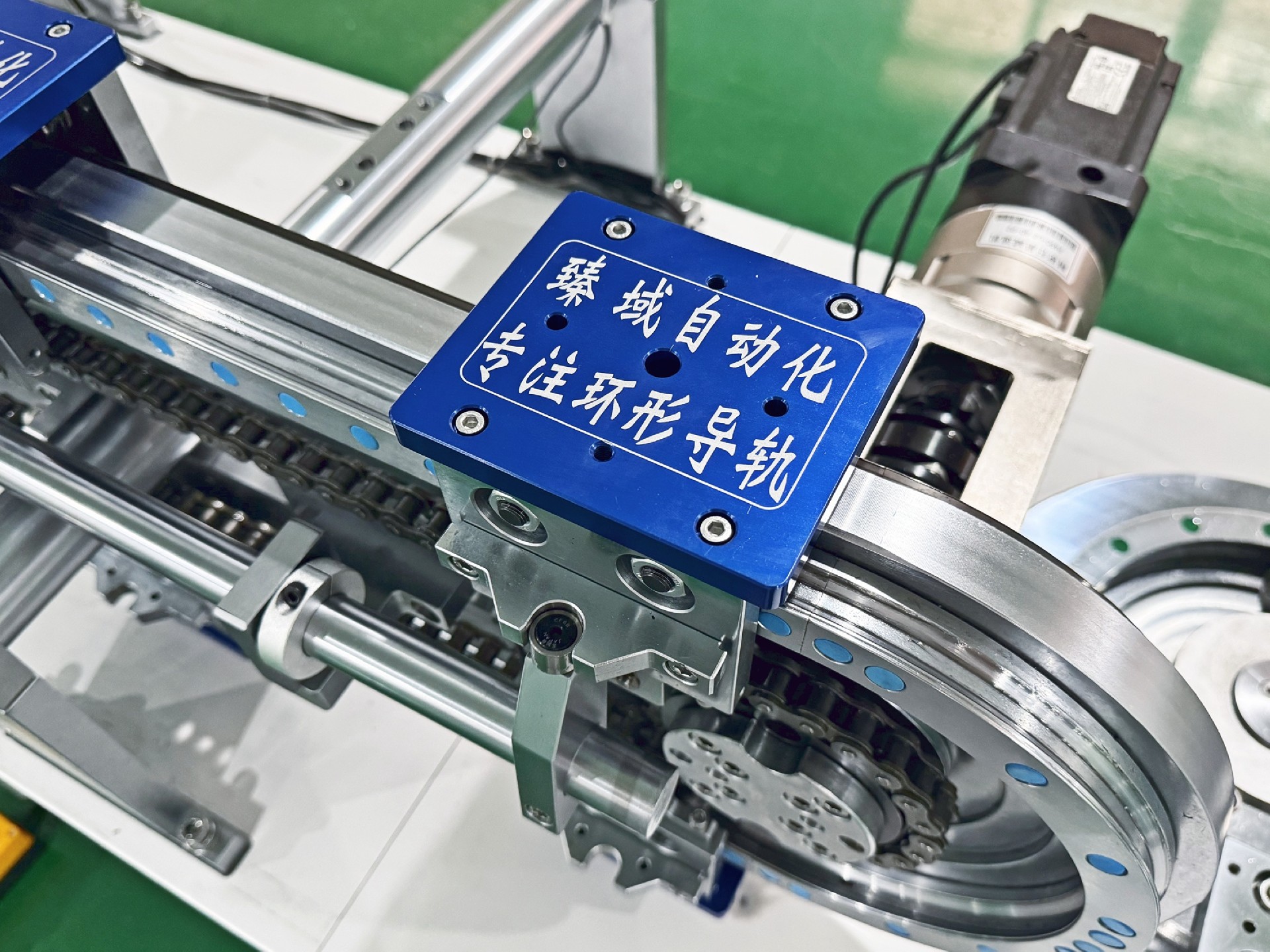

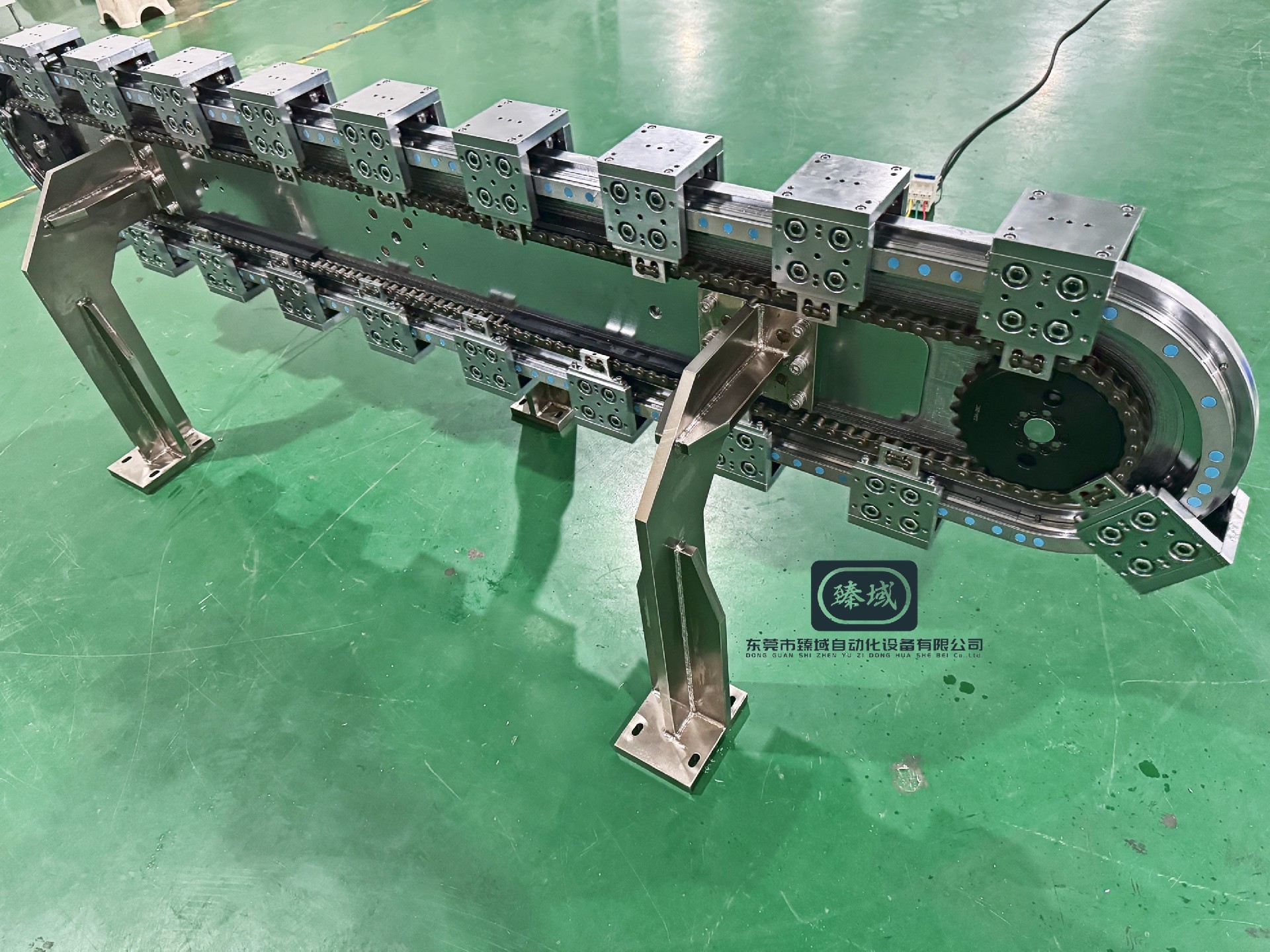

立式链条传动环形导轨：链条传动具有承载能力强、传动稳定的特点，适用于重负载、高精度、中长距离的输送线。在汽车制造、重型机械等领域，链条传动环形导轨被广泛应用。

立式同步带传动环形导轨：同步带传动具有精度高、速度快、噪音低的特点，适用于负载轻、精度高、速度快的中小型环形导轨循环输送线。在电子产品、医疗器械等领域，同步带传动环形导轨表现出色。

立式齿轮传动环形导轨：齿轮传动具有传动精度高、结构紧凑的特点，适用于对传动精度要求较高的场合。在精密机械加工、光学仪器等领域，齿轮传动环形导轨被广泛应用。

立式凸轮连杆环形导轨：凸轮连杆传动具有结构简单、运动平稳的特点，适用于特定的循环输送系统。在包装机械、食品加工等领域，凸轮连杆环形导轨有一定的应用。

3.按导轨数量分类：

立式单轨环形导轨：单轨设计使其结构紧凑、占用空间小，适用于中小负载的环形导轨输送系统。在电子产品组装、小型机械加工等领域，单轨环形导轨被广泛应用。

立式双轨环形导轨：双轨设计提供了更大的承载能力和稳定性，适用于中重型大负载的环形导轨输送系统。在汽车制造、重型机械等领域，双轨环形导轨是理想的选择。

三、适用场景

汽车及新能源汽车零部件生产：立式环形导轨在汽车及新能源汽车零部件生产中扮演重要角色，用于输送和装配各种零部件，如发动机、变速箱、电池等。其高精度、高稳定性的特点确保了零部件的准确装配和高质量生产。

新能源电池及充电宝生产：在新能源电池及充电宝的生产过程中，立式环形导轨用于输送和检测电池单元、模组等关键部件。其平稳、连续的运动特性确保了生产线的高效运转和产品质量。

医疗用品及生物制药生产：医疗用品和生物制药的生产对洁净度和精度要求极高。立式环形导轨在这些领域的应用确保了生产线的连续、平稳运转，同时满足了洁净度要求，提高了产品质量和生产效率。

数码电子及半导体生产：在数码电子和半导体生产过程中，立式环形导轨用于输送和检测各种元器件、芯片等关键部件。其高精度、高速度的特点确保了生产线的连续运转和产品质量。

包装、标签及食品机械：在包装、标签和食品机械领域，立式环形导轨用于输送和包装各种产品。其结构紧凑、占用空间小的特点使得生产线更加高效、灵活。

印刷及3D打印：在印刷和3D打印领域，立式环形导轨用于输送和定位打印材料、成品等。其平稳、连续的运动特性确保了打印质量和生产效率。

5G通讯终端产品生产：在5G通讯终端产品的生产过程中，立式环形导轨用于输送和装配各种零部件，如天线、电路板等。其高精度、高稳定性的特点确保了产品的准确装配和高质量生产。

除了以上列举，立式安装环形导轨还具有多种类型和适用场景。在选择和使用时，需要根据具体的应用需求和场景进行选择，以确保生产线的连续、平稳运转和产品质量。

四、安装与调试

立式环形导轨的安装和调试需要专业的技术和经验。在安装过程中，需要确保导轨的平行度、位置精度和安装精度符合设备要求。在调试过程中，需要检查滑座的运动情况，确保其运行平稳、无卡顿现象。同时，还需要对导轨和滑座进行润滑和保养，以确保其长期稳定运行。
