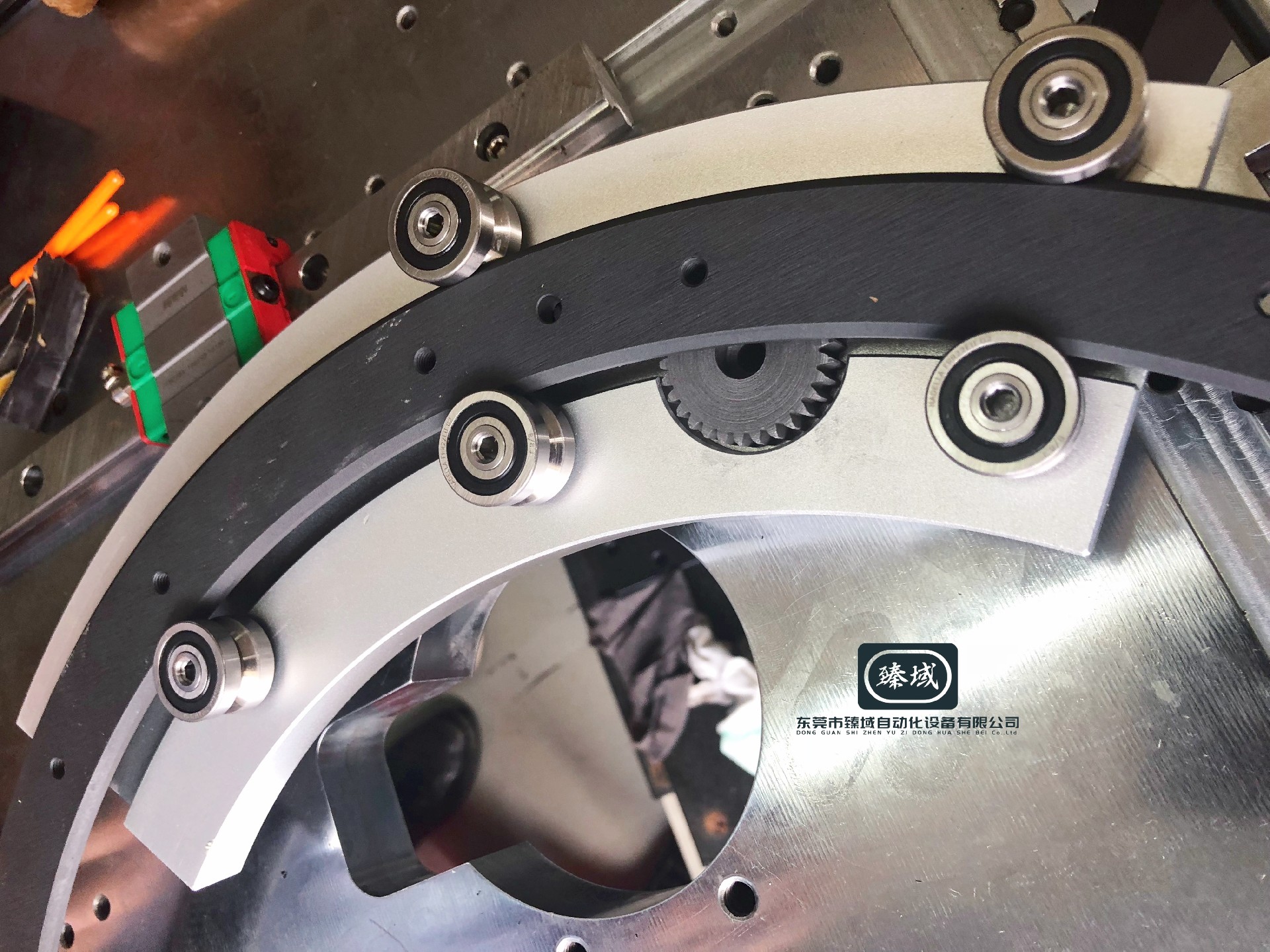

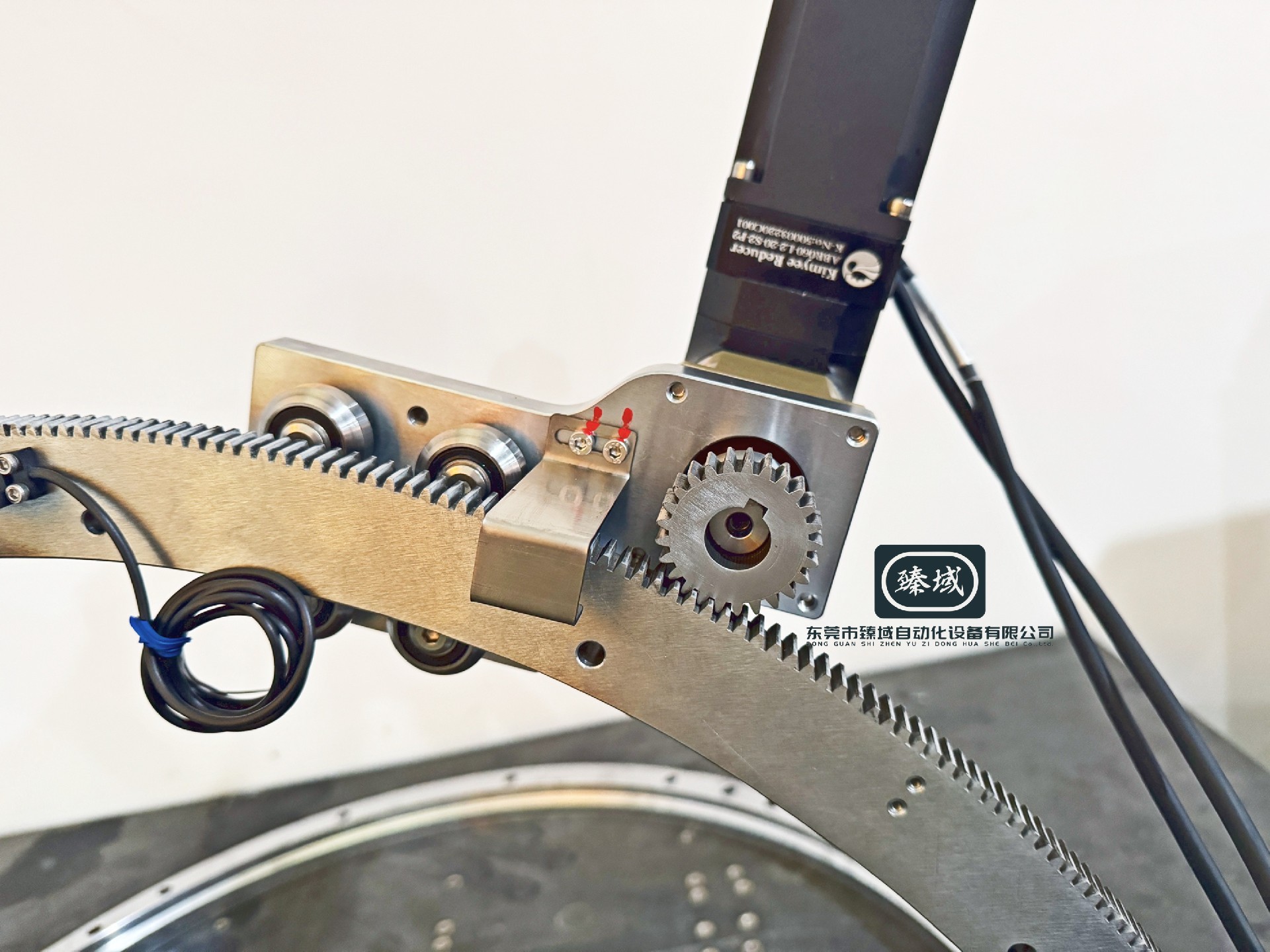

大型圆弧导轨是机械传动中的重要部件，适用于需要弧线运动或圆周运动的场合。核心结构包括V型导轨面、滚轮滑块及驱动系统（如齿轮、同步带等），通过滚动摩擦降低运动阻力，兼具高精度与承载能力。

如：臻域的大型圆弧导轨，支持对接定制，可组合成90-360度环轨，满足各种复杂传动需求。且采用静音滑块设计，润滑良好，光洁度亮面。

一、主要类型与特点

1.按精度与载荷分类

·精密级圆弧导轨：表面经热处理和精磨，粗糙度达N5级，支持360°或任意弧度的定制化设计，适用于高精度场景。

·普通级圆弧导轨：由直线导轨热弯成型，安装简易，成本较低，适合一般工业自动化需求。

·重载型滚轮导轨：通过拼接实现大直径设计，最大载荷可达30吨，常用于重型设备或机器人搬运场景。

2.按结构形式分类

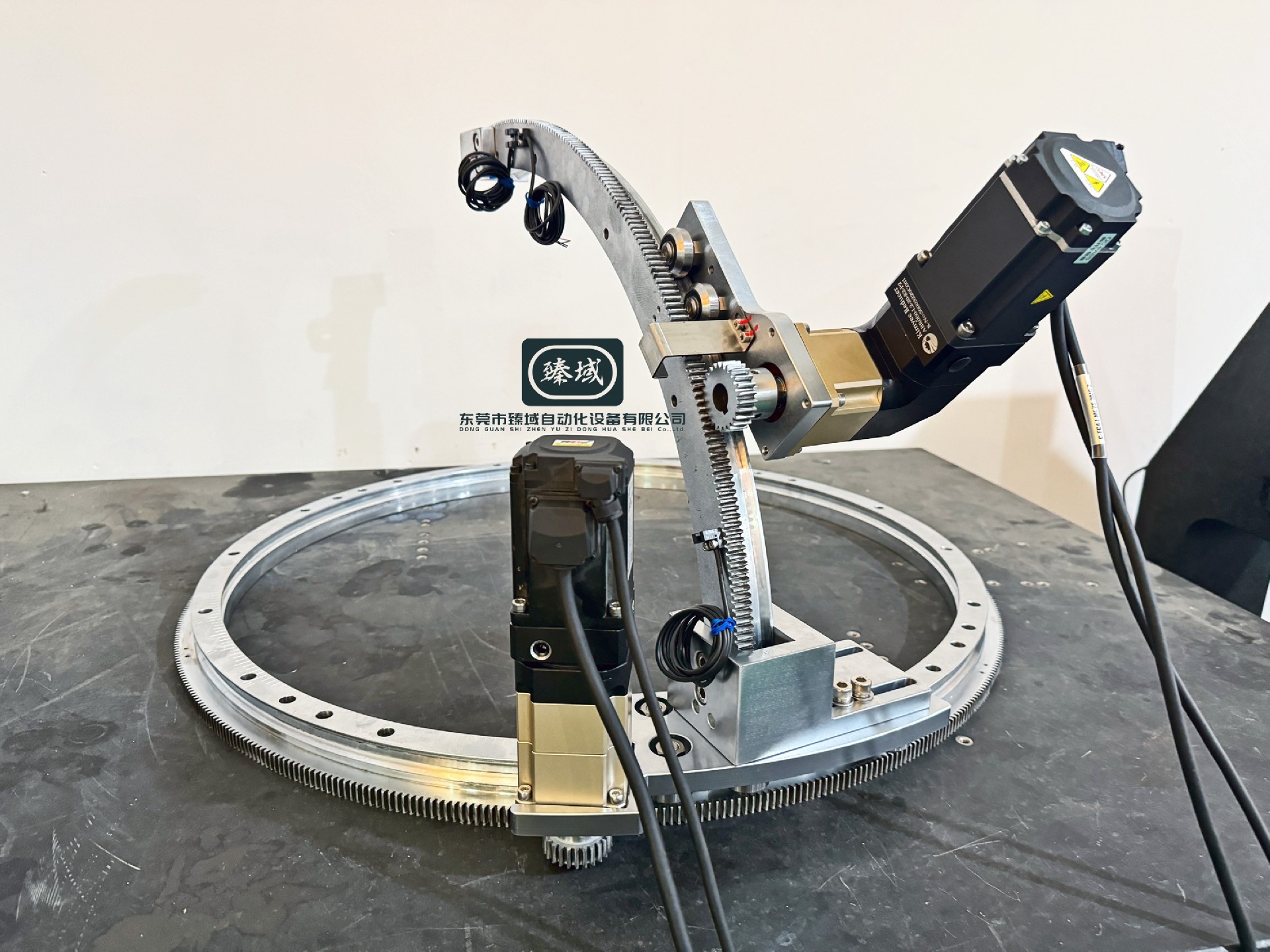

·拼接式环形导轨：由直线段与圆弧段拼接组成，灵活适配S型、椭圆形等复杂轨迹。

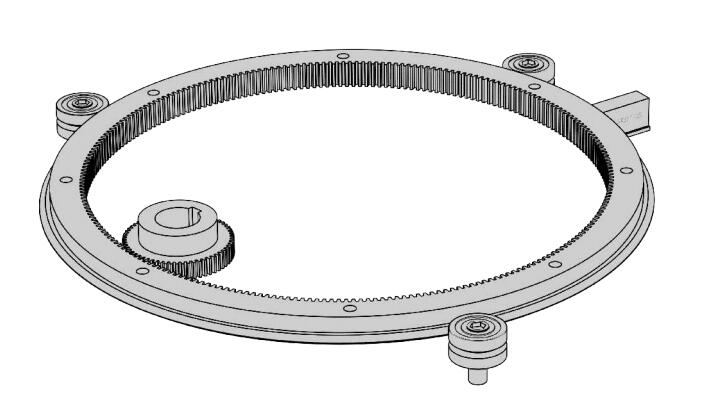

·一体式环形导轨：整体加工成型，无接缝，刚性更高，精度更优，支持定制化椭圆或异形轨道。

二、应用场景与优势

大型圆弧形导轨广泛应用于数控机床、包装机械、输送设备、医疗器械以及航空航天等领域。其优势主要体现在以下几个方面：

高精度：重复定位精度可达±0.05mm，支持无间隙运动

高刚度：结构稳定，能够承受较大的载荷和冲击力。

低摩擦：滚轮在导轨表面滚动，减少了摩擦阻力，提高了运动效率。

灵活性：安装方式灵活多样，可根据实际需求进行调整和配置。

成本较高：精密加工与安装复杂度推高初期投入。

注意：主要用于弧线/圆周运动，轴向运动需搭配其他导轨。

三、对比传统回转支承

·模块化维护：仅需更换损坏滚轮而非整体，降低维护成本。

·设计自由度：支持非完整圆周（如90°、180°）及多段拼接
