环形导轨实现丝滑转弯的原理:主要依赖于滚轮几何布局、精密加工工艺和过渡段设计。其核心在于通过机械结构的配合确保滑块在直线段与弧形段之间无缝切换。主要技术难点在于平衡刚性与柔性,确保高速运行下的稳定性和寿命。



以下是具体机制的分点说明:

一、滚轮布局与几何约束

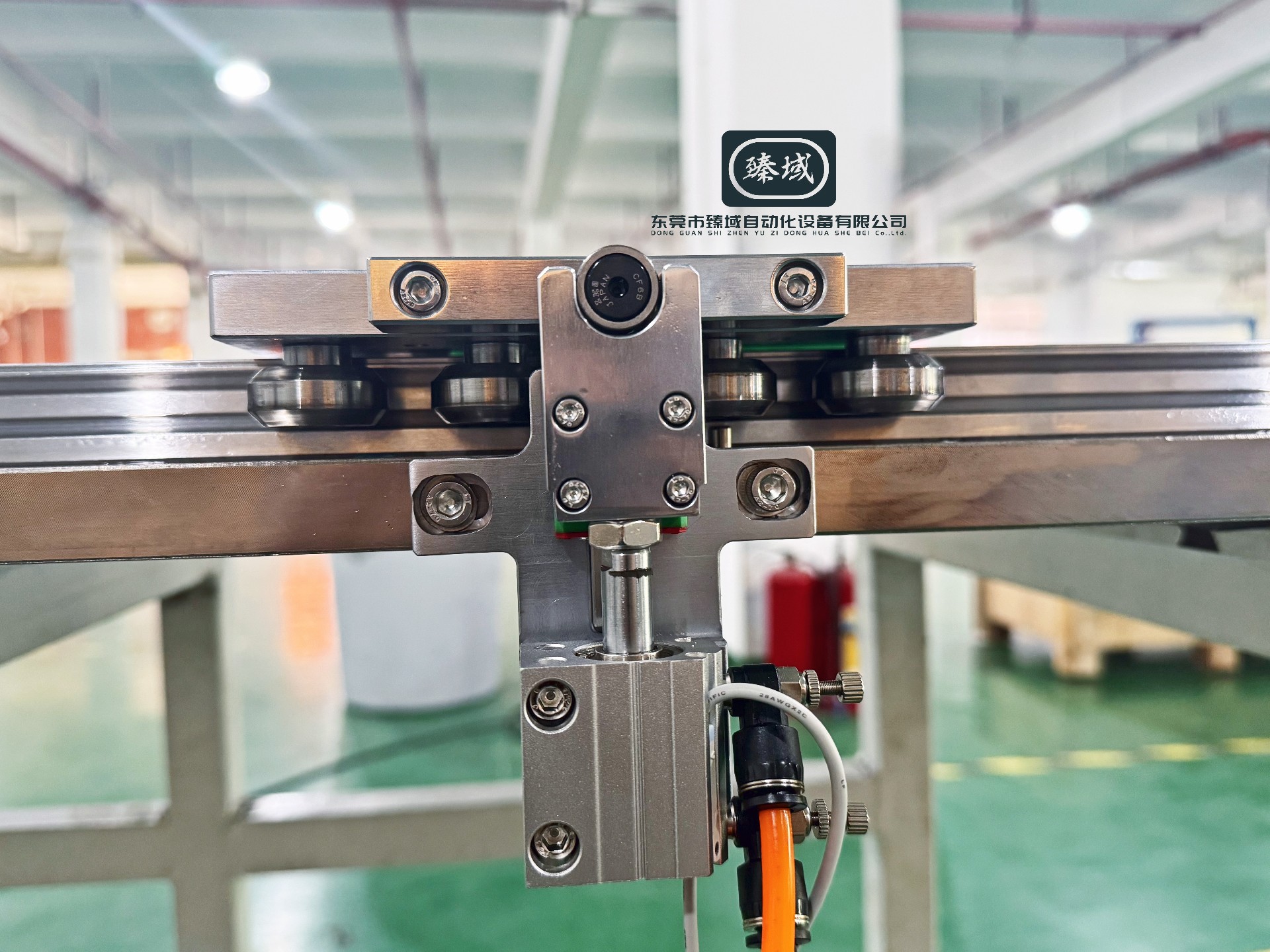

V型滚轮导向系统
滑块通常配备4个V型滚轮,分别在导轨两侧的V型面上滚动。每侧的两个滚轮运动轨迹为弧形段或直线段,且内侧滚轮与外侧滚轮的间距需严格相等,避免转弯时因尺寸偏差导致卡顿或干涉。


非对称滚轮排布
滚轮中心连线并非矩形,而是外侧滚轮间距略大于内侧。这种设计在过渡段允许外侧滚轮短暂“抬起”,形成微小间隙,避免卡死,同时通过导轨特殊加工实现渐变过渡。



二、导轨过渡段的精密处理

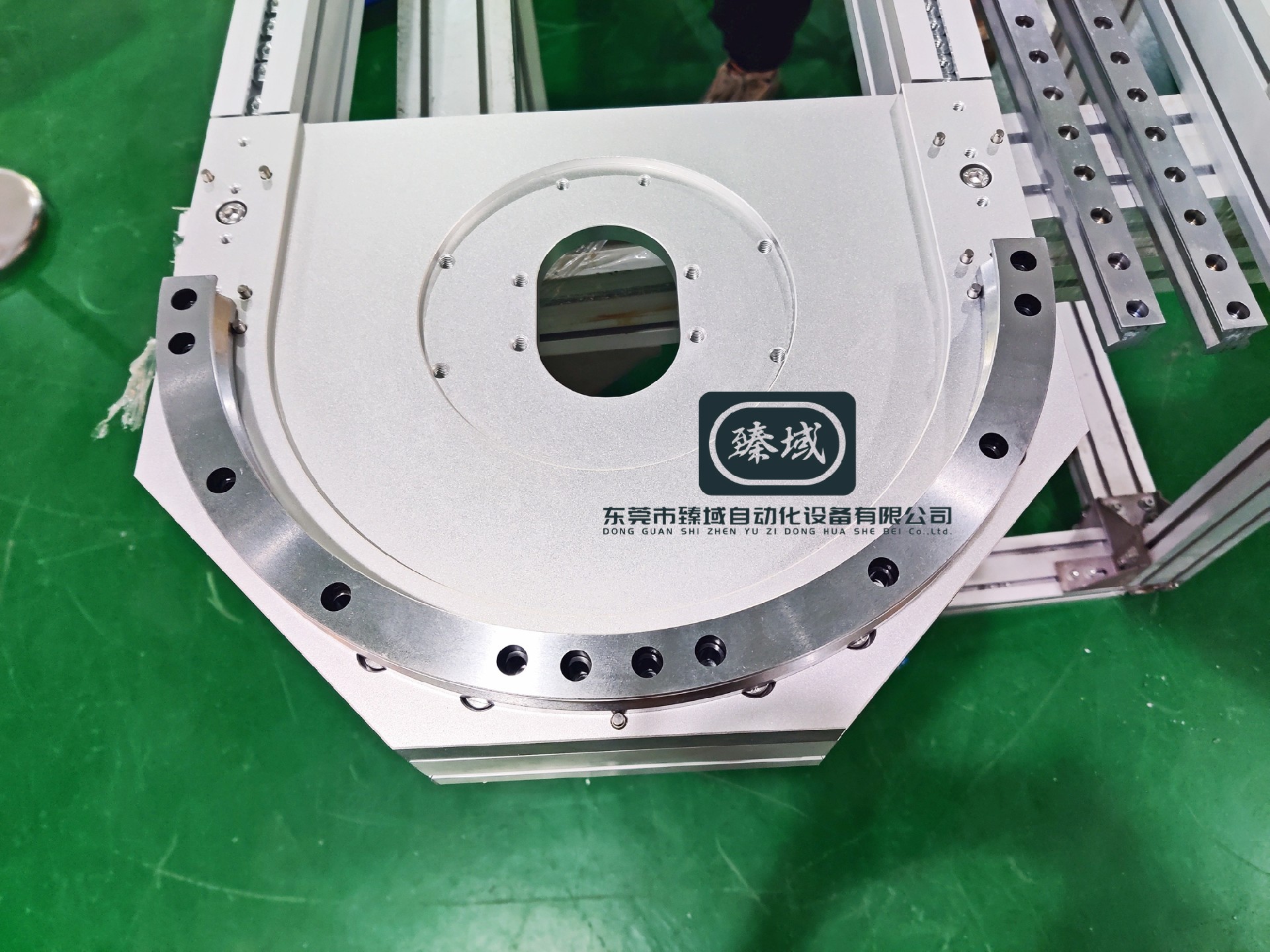

弧形导轨端部精磨工艺
弧形导轨两端经过特殊加工,V型导轨面形成渐变轨迹,与直线导轨平滑衔接。这种设计使滚轮与导轨之间的间隙变化是渐进式而非突变,减少冲击和振动。


预紧力控制
在直线段和弧形段,滚轮与导轨之间无间隙,仅在过渡段短暂产生可控的微小间隙,确保高速运行时的高刚性和稳定性。



三、可转向滑块设计(可选方案)

部分环形导轨采用可自由旋转的滚轮结构,类似汽车转向轮。滚轮安装于可转动的轴承上,通过机械联动或外部控制调整滚轮角度,适应不同曲率轨道,进一步提升转弯灵活性。



四、驱动与同步控制

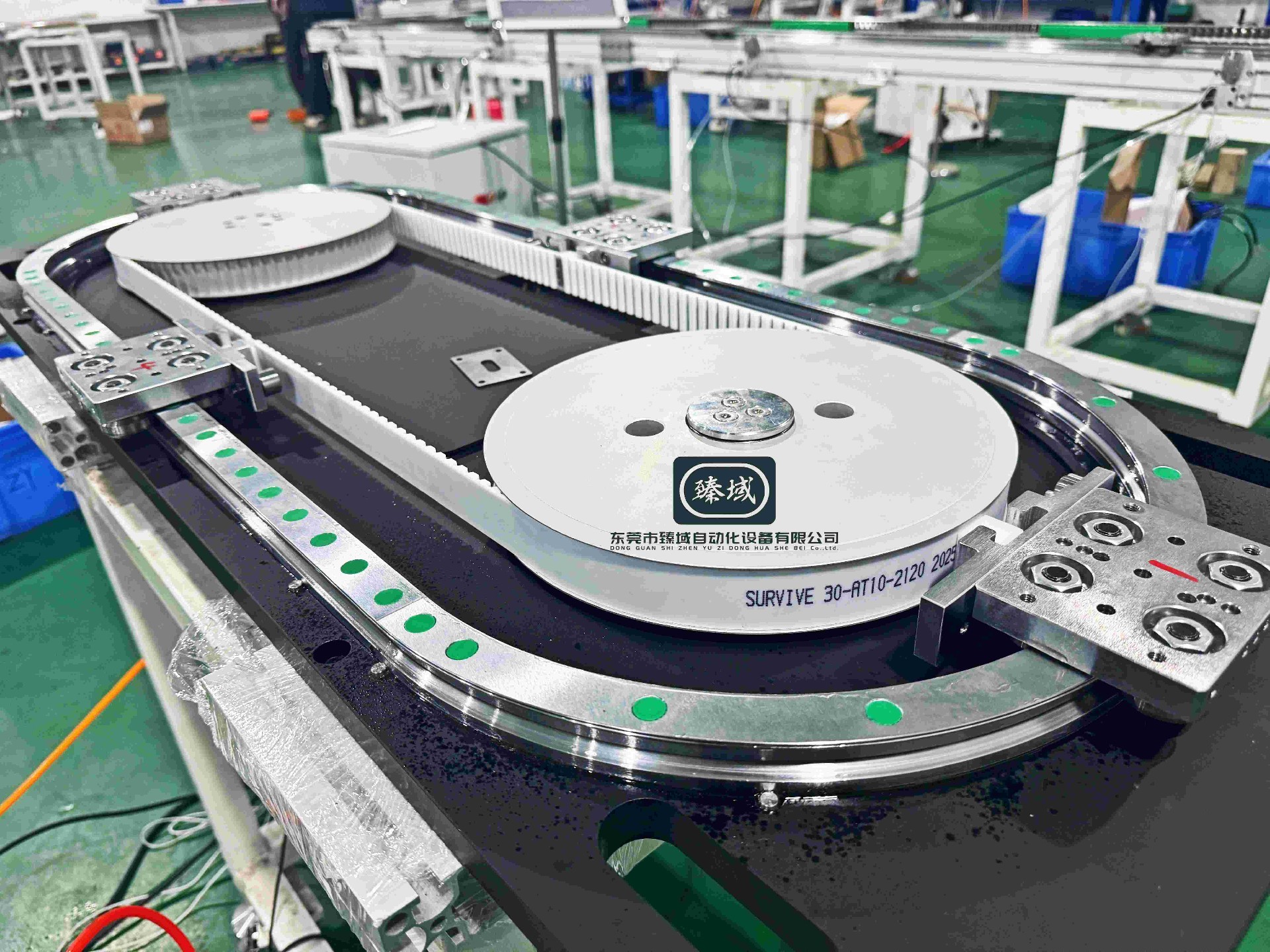

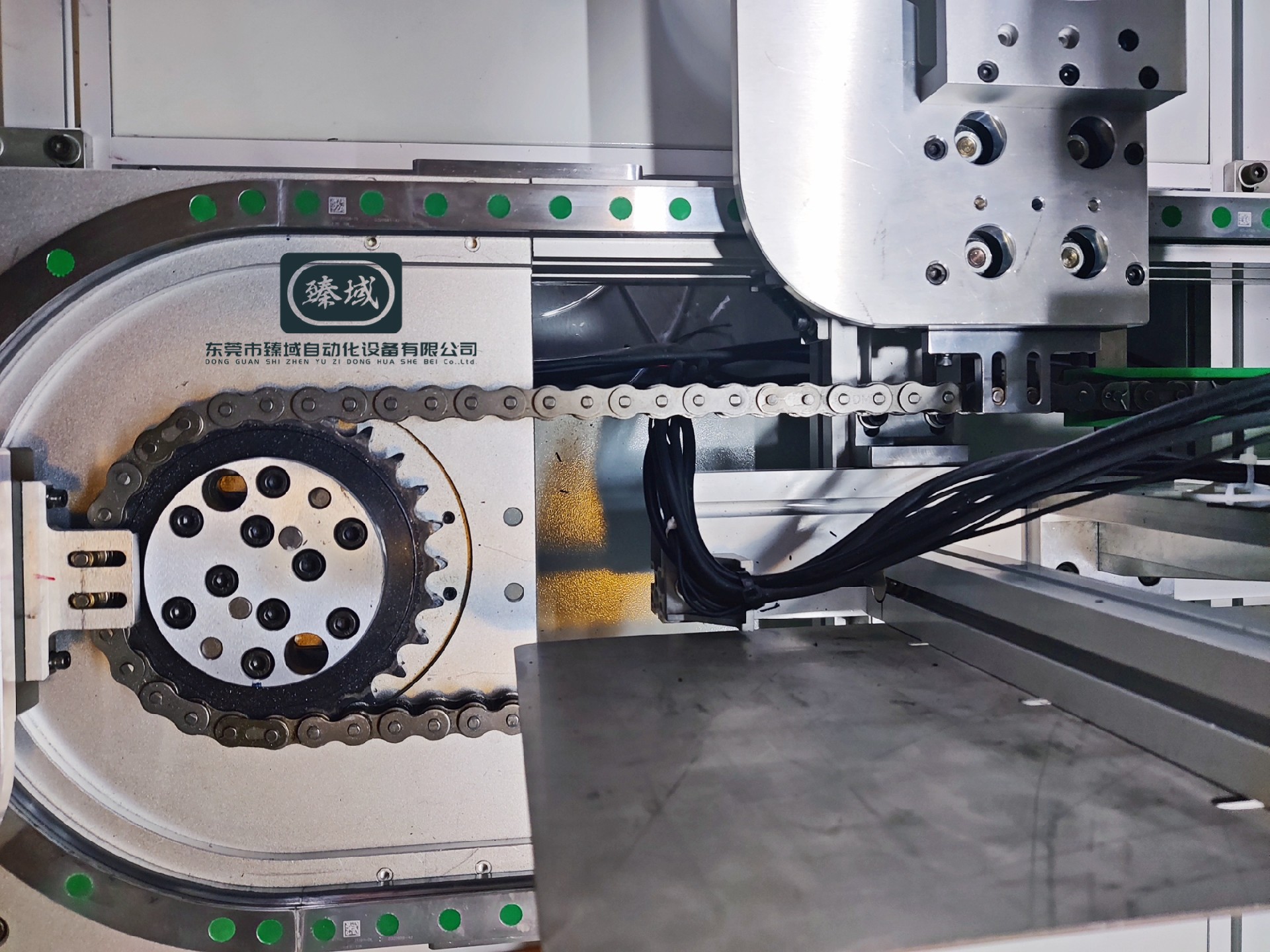

同步带/链条传动
滑块通过同步带或链条连接,由伺服电机驱动,确保多滑块同步运动。在转弯时,内外侧滚轮的线速度差异通过传动系统的张力自适应调节,避免打滑。


定位精度保障
高精度加工(如导轨淬硬处理、滚轮轴承密封)和润滑系统减少摩擦,使重复定位精度可达±0.05mm,适用于高速间歇运动场景。
